螺钉漏打检查机
    发布时间: 2022-03-08 22:26

一、产品介绍

设备安装在流水线上,针对产品打螺钉后,进行防止螺钉漏打检测。

本系统对产品打螺钉后进行实时防漏检查,防范螺钉漏打,当出现异常时进行报警,触发自动踢废或者提醒工人处理,避免质量事故的发生。


、功能特点:

1. 设备安装方式:

本品为常规设备形态,设备主体采用铝型材框架结构,电控柜与框架一体式放置在产线侧边,相机采集部分正对着产品需要拍照检测的位置。



2. 拍照触发方式:

采用外部传感器(接近开关、红外漫反射、红外对射、激光传感器、第三方PLC)等信号触发,或者采用视觉实时检测触发,用户可根据实际情况选择合适的触发方式。



3. 数据统计功能:

实时产量,OK/NG数量,良率显示。



4. 识别检测功能:

(1) 螺钉漏打识别:通过模板匹配,识别螺钉的轮廓、形状、颜色、尺寸、区域特征,判断螺钉有无。



5. 新建机型功能

用户可以对新产品,新增识别模板。



6. 在线检测方式:

要求产品的按规范摆放,可在线动态检测、和在线静态检测。



7. 产品兼容性

相机可以安装在运动模组上,配置伺服驱动,针对不同的产品尺寸,设定对应的拍照距离,确保产品兼容性。



8. 自定义参数功能:

OK/NG规则,报警参数阀值范围用户可设置。



9. 报警输出功能:

可以本地输出工业报警灯信号,联动踢废机构,也可以输出到第三方设备。



10. 第三方设备对接:

第三方设备IO、串口、网口实现触发拍照检测,报警信息可通过IO、串口、网口输出到第三方设备。



11. 记录查询追溯功能:

本地保存识别记录和照片,可供追溯查询。



12. MES系统对接功能:

可把识别记录发送给工厂MES系统。

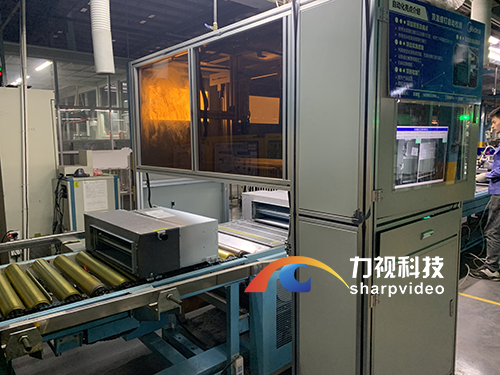

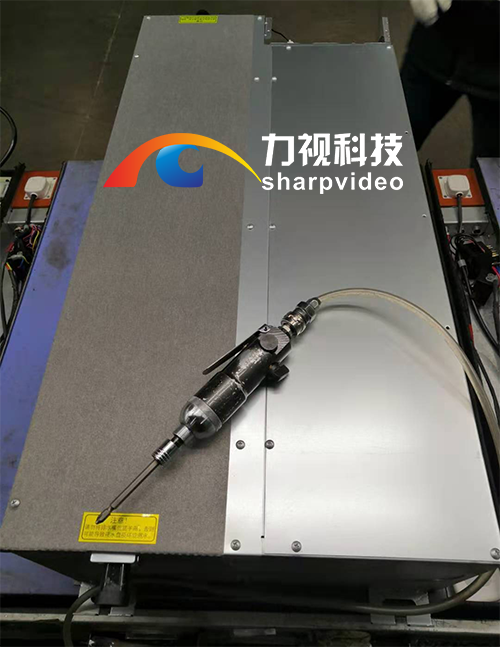

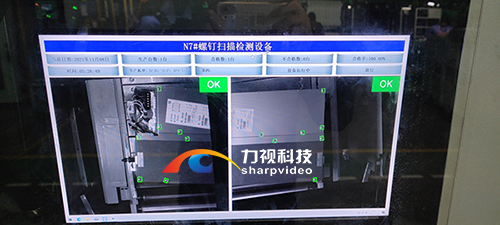

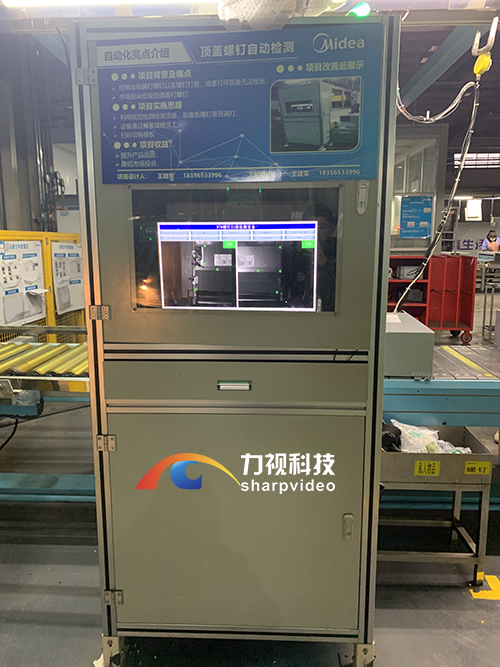

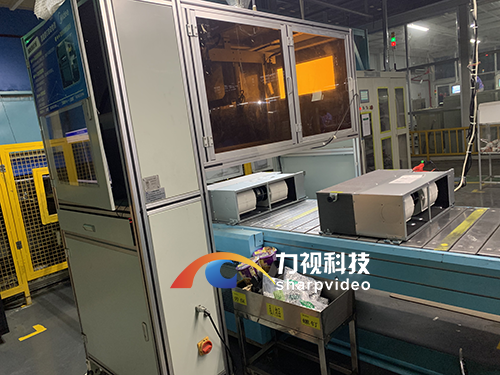

、案例展示:
