在线式瓶体桶体视觉检查机
    发布时间: 2022-02-02 14:30

一、功能特点:

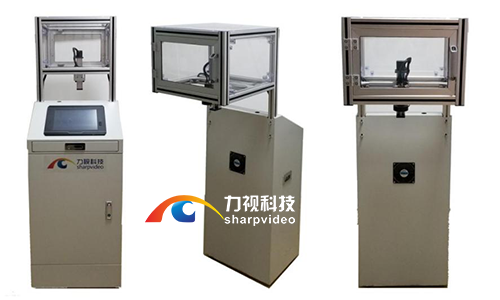

1. 产品外形:

(1) 机柜/采集一体式,美观整洁。

(2) 机柜/采集分离式,相机采集部分可根据用户流水线或设备安装空间进行定制化。


2. 设备主材:

(1) 弱电柜:可选:钣金喷漆(标配)、不锈钢、铝型材结构。

(2) 采集柜:可选:不锈钢、铝型材+有机玻璃(标配)。


3. 瓶体桶体检测功能:

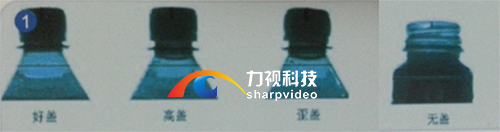

(1) 瓶盖检测:高盖、歪盖、无盖

(2) 压嘴头方向:指向手把防止偏离。

(3) 盖内衬垫有无。

(4) 标签粘贴状态检测:有无、歪斜、褶皱等

(5) 字符检测:可检测标签印刷字符、喷码字符等重点字符管控:字符有无、内容错误、缺字少字等。

(6) 图案检测:可检测标签印刷图案、移印等重点图案管控:图案有无、图案错误、图案缺块等。

(7) 信息采集:条码、二维码、字符等信息采集,便于绑定关联,质量追溯。

(8) 包装箱检测:包装箱字符、图案检测,避免混料,信息错误。

(9) 包装箱信息采集:条码、二维码、字符等信息采集,便于绑定关联,质量追溯。


4. 检测能力:

大瓶 3500 瓶/小时,小瓶6000瓶/小时


5. 产品换型:

可选:人工界面操作切换型号、扫码切换型号、MES信号切换型号。


6. 对焦功能:

可选:手摇模组调节检测距离、伺服自动调节检测距离。


7. 人机界面:

中文显示,12寸触摸屏操作,软件的基本字库为中文。操作界面可以显示实时图像和不良品信息;并且对管理员权限加密,普通用户不能随意更改数据。


8. 报警阀值范围:

用户可设置,IO报警输出可接工业报警灯、或触发剔废信号、或与PLC对接;


9. 数据传输:

可接入信息化系统平台,与 MES 对接,实现产品质量追溯。


10. 远程维护:

设备自带网络接口,将设备接入互联网后,力视的工程师即可远程调试、维护现场设备。


11. 数据传输

可通过局域网、无线wifi,USB 等多种形式输出。


12. 系统配置防呆报警功能:

当检测系统连续运行计数10000瓶好的产品或者也可以设置工作时间(也可以按需设置),也就是说这段时间系统没有检测到不良品,此时系统会发出报警信号,系统操作主界面也会提示要操作人员进行防呆验证,蓝色和黄色报警指示灯会频闪,告诉操作人员进行防呆验证。此时操作人员验证后,那么系统会自动消除该报警功能,说明系统运行正常。


13. 适用行业

主要应用于化工、医药、食品行业,针对瓶装产品,检测瓶盖桶装外观状态是否合格,针对不合格产品进行筛选,以确保产品品质,避免质量事故。

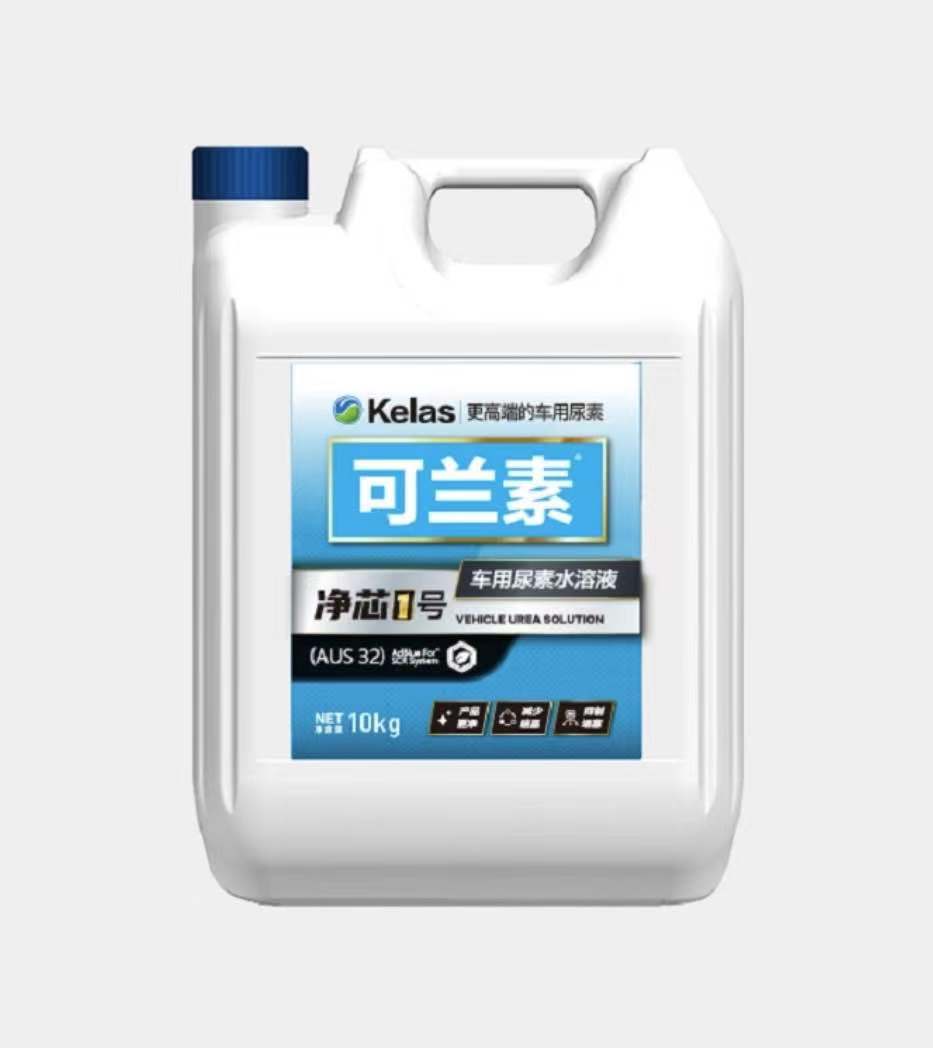

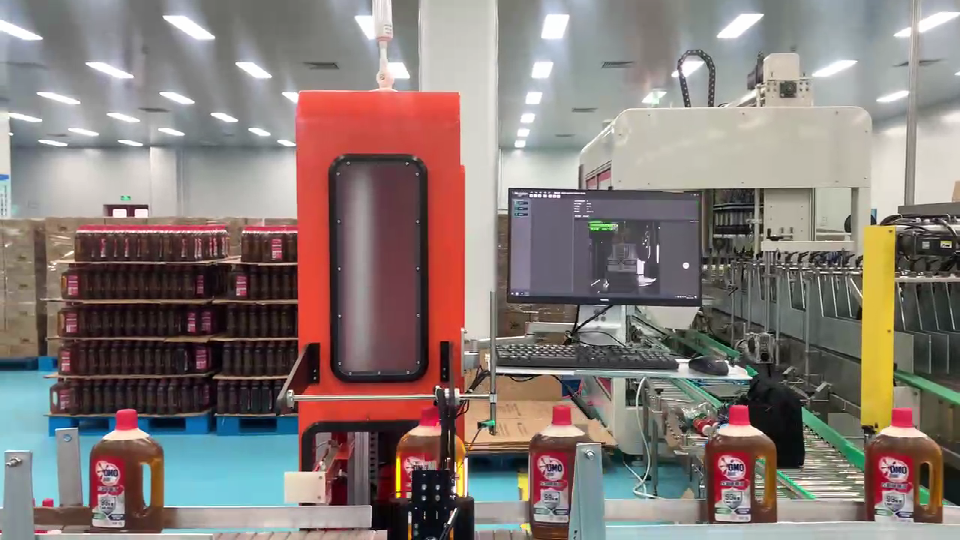

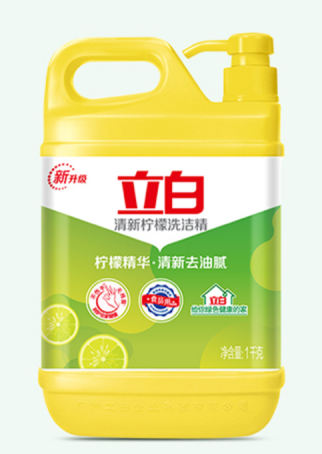

二、案例:
